Paranco a catena elettrico da bandiera

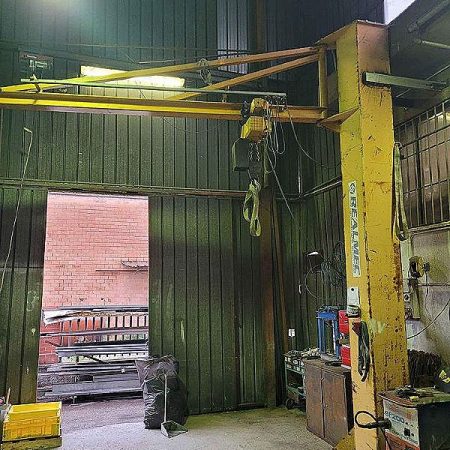

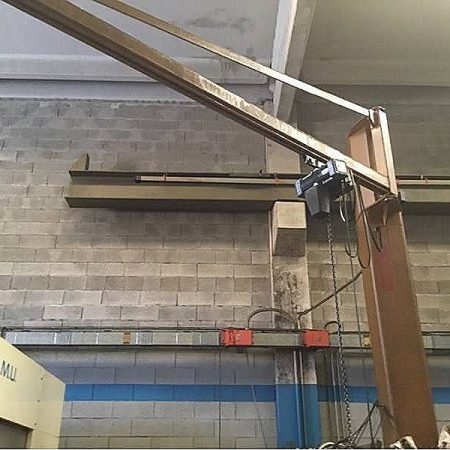

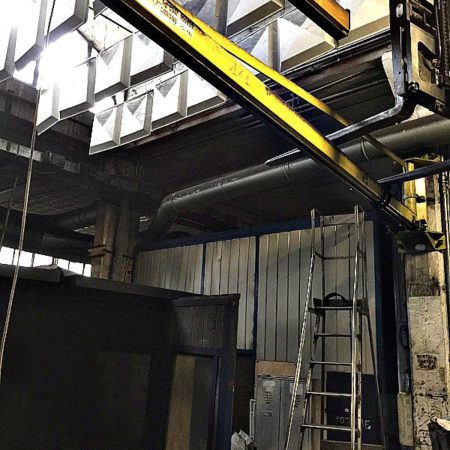

Un paranco a catena elettrico da bandiera è una configurazione molto comune e versatile, che unisce la capacità di sollevamento di un paranco elettrico alla flessibilità di una gru a bandiera. È una soluzione ideale per postazioni di lavoro fisse, centri di assemblaggio, o per servire macchine utensili dove è necessario sollevare e spostare carichi all’interno di un’area definita.

Componenti del Sistema “Paranco a Catena Elettrico da Bandiera”

Questo sistema è l’unione di tre elementi principali che lavorano insieme:

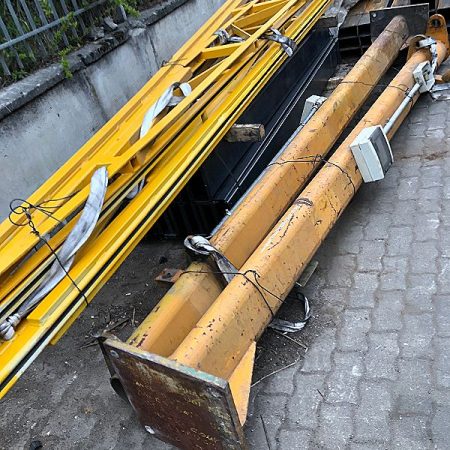

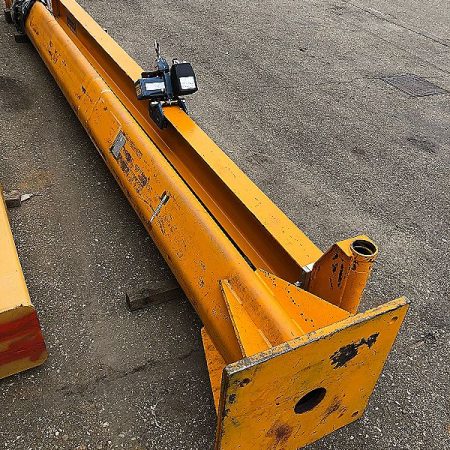

1. Gru a Bandiera: La struttura fissa che permette la movimentazione orizzontale.

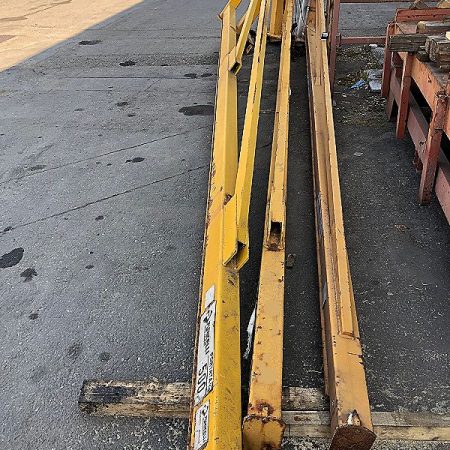

   • Colonna/Supporto: Può essere una colonna verticale ancorata al pavimento (più comune) o una struttura fissata a parete/pilastro esistente.

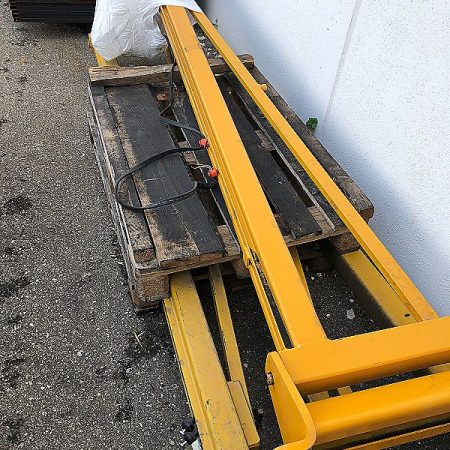

   • Braccio (o Trave a Sbalzo): L’elemento orizzontale che si estende dalla colonna/parete. Può essere:
     • A trave: Per carichi più pesanti, il paranco scorre sull’ala inferiore di una trave a I o a H.
     • In profilato/canalina: Per carichi più leggeri, il paranco scorre all’interno di un profilo chiuso, offrendo maggiore scorrevolezza.
     • Snodato/Articolato: Composto da più segmenti per superare ostacoli e raggiungere punti complessi.
   • Meccanismo di Rotazione: Il braccio può ruotare manualmente (spingendo il carico) o elettricamente (tramite un motore), con angoli che vanno da 180° a 360°.
2. Carrello Porta-Paranco:
   • Questo componente scorre lungo il braccio della gru a bandiera, permettendo al paranco di muoversi orizzontalmente.
   • Può essere a spinta (manuale, per carichi leggeri o brevi spostamenti) o elettrico (motorizzato, per maggiore facilità e precisione di movimentazione).

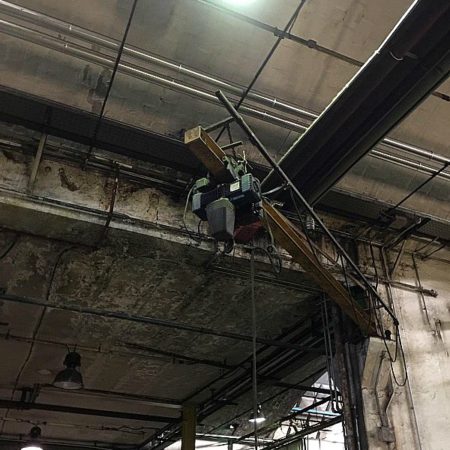

3. Paranco Elettrico a Catena: L’unità di sollevamento vera e propria.
   • Motore Elettrico: Permette il sollevamento e l’abbassamento del carico. Spesso a due velocità (rapida per il posizionamento grossolano e lenta per quello fine) o con inverter per una variazione continua della velocità.
   • Catena di Carico: Catena calibrata ad alta resistenza, essenziale per la sicurezza.
   • Gancio di Sollevamento: Girevole e con moschettone di sicurezza.
   • Freno: Elettromagnetico o meccanico, assicura che il carico rimanga bloccato in posizione quando il motore è spento.
   • Finecorsa: Dispositivi di sicurezza che interrompono il movimento del gancio ai limiti superiore e inferiore.
   • Limitatore di Carico: Un dispositivo (a frizione o elettronico) che impedisce il sollevamento di carichi superiori alla portata nominale.
   • Pulsantiera di Comando: A bassa tensione (solitamente 24V o 48V per sicurezza), con pulsanti per salita/discesa e (se presenti) per traslazione orizzontale e rotazione del braccio, oltre al fungo di emergenza.
   • Raccogli Catena: Un contenitore per la catena in eccesso.

Vantaggi di un Paranco a Catena Elettrico da Bandiera

• Efficienza e Produttività: Automatizza il sollevamento e lo spostamento, riducendo i tempi di lavoro e la fatica dell’operatore.
• Precisione: Le due velocità (o l’inverter) e la traslazione motorizzata consentono un posizionamento molto accurato del carico.
• Sicurezza: Dotato di numerosi dispositivi di sicurezza (freno, finecorsa, limitatore di carico, bassa tensione sui comandi).
• Versatilità: Adatto a una vasta gamma di carichi (dalle centinaia di kg a diverse tonnellate) e ambienti di lavoro.
• Ottimizzazione dello Spazio: Sfrutta lo spazio verticale e l’area di lavoro attorno al suo punto di installazione.

Cosa Valutare all’Acquisto (Nuovo o Usato)

1. Portata Necessaria: La capacità di sollevamento (es. 500 kg, 1000 kg, 2000 kg, ecc.). Questo influenzerà anche le dimensioni e la robustezza della struttura della gru a bandiera.
2. Sbraccio e Altezza di Sollevamento: La lunghezza del braccio e l’altezza sotto gancio desiderate per coprire l’area di lavoro.
3. Tipo di Rotazione e Traslazione: Decidi se ti serve la movimentazione manuale o elettrica per il braccio e il carrello. L’elettrica aumenta i costi ma anche l’efficienza.
4. Alimentazione Elettrica: Quasi sempre trifase (es. 400V), ma esistono paranchi a catena anche monofase per piccole portate.
5. Ambiente di Lavoro: Se l’ambiente è polveroso, umido, o richiede particolari standard igienici (es. alimentare), potrebbero essere necessari componenti con grado di protezione IP elevato o in acciaio inox.
6. Fissaggio: Valuta la tua pavimentazione o la robustezza delle pareti/pilastri per supportare la struttura e il carico. Spesso è necessaria una fondazione in cemento armato specifica.

Se acquisti un usato, i controlli sono ancora più critici:

• Documentazione Completa: Marcatura CE (su gru e paranco), targhette leggibili, libretto d’uso e manutenzione, e soprattutto i verbali delle ultime verifiche periodiche obbligatorie. Senza questi documenti, l’uso del sistema potrebbe essere illegale o non sicuro.
• Integrità Strutturale: Assenza di crepe, deformazioni o saldature improprie su colonna, braccio e carrello.
• Stato della Catena e dei Ganci: Nessuna usura eccessiva, deformazione o ruggine sulla catena e sui ganci.
• Funzionamento: Prova tutti i movimenti (salita/discesa del paranco, traslazione del carrello, rotazione del braccio) e verifica il funzionamento del freno e dei finecorsa. Ascolta rumori anomali.

I produttori più noti e affidabili per questi sistemi includono Demag, Donati, Kito, Verlinde, Konecranes, OMIS, SWF, e molti altri, che offrono un’ampia gamma di modelli con diverse configurazioni.
